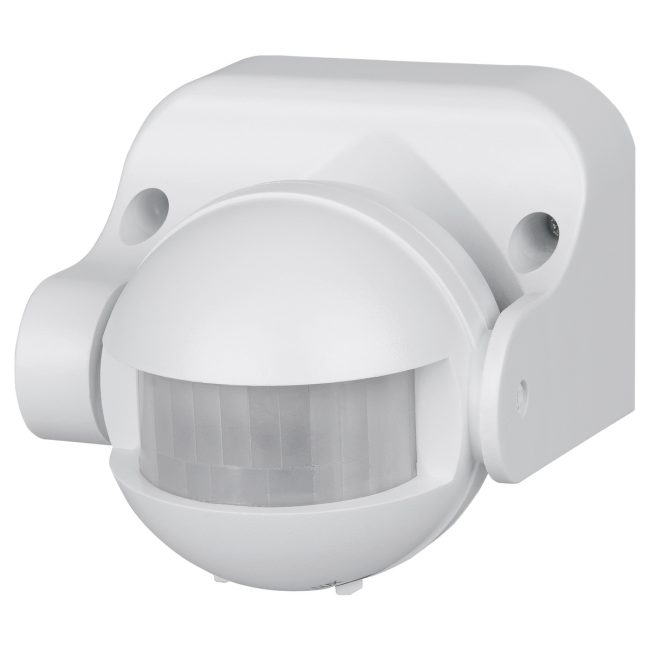

Датчики движения для включения света: схемы подключения, обзор моделей и цены

26.06.2018

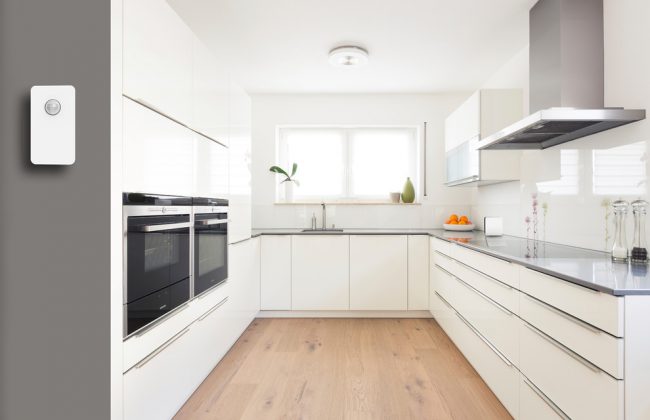

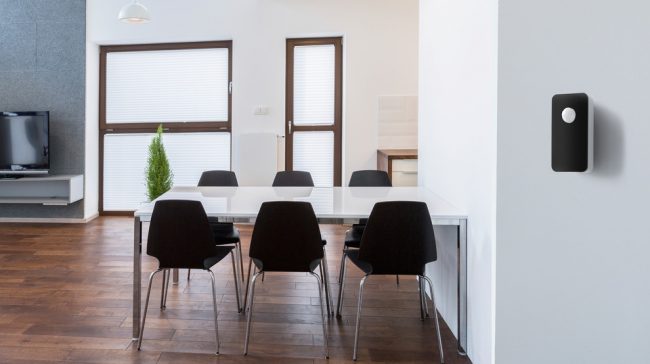

Настенный датчик движения, установленный на входе в кухню

Настенный датчик движения, установленный на входе в кухню

Датчики движения для включения света – приборы, которые обнаруживают перемещение объектов и, как следствие, замыкают цепь и свет включается. Это общее понятие, а бытовые датчики – зачастую приборы, работающие на основе инфракрасного излучения, которым наделены все живые существа. Подобные датчики нашли распространение в освещении, чаще всего при реализации уличного света. С их помощью удается экономить электроэнергию, ведь при срабатывании прибора лампы включаются, а через установленное время автоматически отключаются.

Содержание:

ТОП-7 датчиков движения для включения света (цены и где купить)

Модель Характеристики Цена
Ip44 бел. rev 15288 0 Номинальное напряжение 230В, Способ монтажа Поверхностный, Цвет Белый, Максимальная дальность фронтальная 12м, Максимальная коммутируемая мощность 1000Вт, Материал Пластик, Степень защиты IP IP44, Оптимальная высота установки 2.5м 306.68 р. Купить
Camelion LX-39/Wh Угол обнаружения 180 °, Максимальная подключаемая мощность 1200 Вт, Радиус действия 12 м, Материал пластик, Размеры 74 мм, Вес брутто 0.205 кг, Цвет белый 518 р. Купить
Sapsan PIR-100A Ток потребления в режиме покоя: до 25 мкА, Ток потребления в режиме передачи: до 15 мА, Максимальная дистанция обнаружения: до 12 м, Максимальный угол обнаружения: 110°, Высота установки: 1.7-2.5 м, Размеры, мм 65 х 45 х 105 679 р. Купить
Optimus MD 200 Внутренняя батарея 3 щелочные батареи "ААА" 1,5В (в комплекте), Потребление тока при тревоге не более 50 мА, Потребление тока в дежурном режиме не более 25 мА, Зона обнаружения 8-12 м, 110 градусов, Дальность связи 100м (открытое пространство), Материал корпуса ABS, Рабочая влажность не более 80 %, Рабочая температура от 0 до +55 ◦С (питание от батареек) от -30 ◦С до +55 ◦С (питание от сети), Размер/ Масса 110х70х45 мм/ 110 гр. 899 р. Купить
Control-Luchs 110° Максимальная дальность действия: 12 метров, Угол охвата: 110°, Задержка отключения: 3 сек - 12 мин, Максимальная подключаемая мощность: 1000 Вт, Номинальный ток: 16А, Степень защиты: IP44 1 120 р. Купить
MI SMART HOME WHITE Тип: датчик/сенсор движения, Тип беспроводной связи: Wi-Fi 2.4 GHz, the ZigBee, Материал корпуса: пластик, Рабочая влажность: 5% —95% RH,(без конденсации), Горизонтальный угол обзора: 170 градусов, Диаметр: 30 мм. Высота: 33 мм. Дальность работы датчика: до 7 метров, Размер: 6.50×7.00×3.50, Вес: 20гр. Совместимость: Android 4.0 IOS 7.0 1 278 р. Купить
RUBETEK RS-3201 Требования: Для работы устройства необходим центр управления Rubetek или умная Wi-Fi видеокамера или умная Wi-Fi розетка. Требуется бесплатное мобильное приложение Rubetek на iOS и Android. Рабочая частота 433 МГц, Поддержка операционных систем Android 4.1 и выше, iOS 8.0 и выше, Электропитание 3 В, Элементы питания 2 х AAA, Степень защиты IP20, Комплект поставки датчик движения RS-3201, инструкция, батарейки, набор крепежных элементов, Рабочая температура от -15 до +40 °С Материал корпуса пластик, Размер датчика 50×105 × 68 мм 1 350 р. Купить

Где используются датчики движения?

Разные сферы использования датчиков движения обусловлены их функциональными возможностями. Чаще всего они применяются в освещении. В определенных местах это просто необходимо:

  1. подвалы, кладовые, гаражи и другие места, где есть трудности с поиском выключателя. К тому же в подобном месте у человека, бывает, заняты руки;
  2. проходные помещения, такие как лестницы, подъезды, коридоры. Тут люди появляются часто, но ненадолго;
  1. в тех местах, где нужно включить освещение заблаговременно. Подъезд к гаражу, входные двери дома и т. д.;
  2. в охранных системах. В данном случае включается не только сигнальное освещение, но и звуковая сирена.

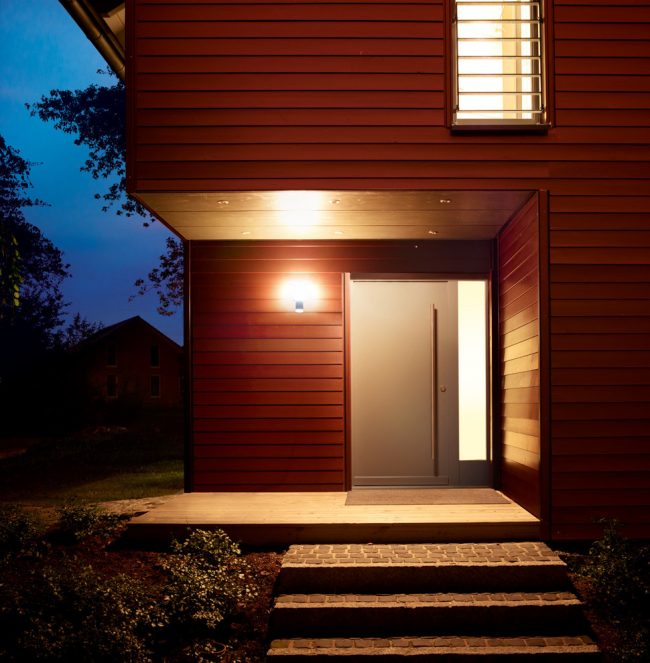

Датчик в комплекте с лампой для уличного освещения

Датчик в комплекте с лампой для уличного освещения

Типы датчиков движения для включения света

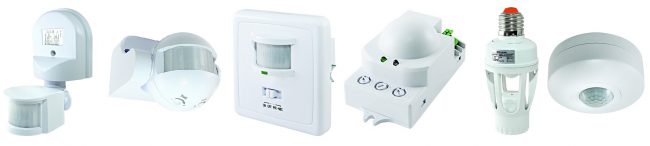

Современный рынок богат ассортиментом датчиков движения

Современный рынок богат ассортиментом датчиков движения

Датчики движения существуют разные, в зависимости от места установки нужно подбирать тот или иной тип. Различаются они по методу действия и бывают инфракрасными, микроволновыми, ультразвуковыми и комбинированными. Мы предлагаем сравнение характеристик и возможностей разных типов датчиков.

Инфракрасный датчик движения

Принцип работы такого прибора основан на ИК-излучениях, которые есть у каждого объекта. Срабатывает он в том случае, когда происходит изменение теплового (инфракрасного) излучения объектов, которые попадают в радиус действия. В составе такого прибора есть линзы в количестве 20-60 штук в зависимости от чувствительности. В процессе движения объекта линзы поочередно фиксируются на нем, и если одна из них обнаружила изменения, срабатывает автоматика и прибор включает свет.

Инфракрасный датчик SenseIQ S

Инфракрасный датчик Sens IQ S

Датчик движения SNS-M-08

Датчик движения SNS-M-08

Преимущества:
  1. в таких датчиках можно регулировать дальность действия и угол обнаружения;
  2. удобно применять в качестве уличных датчиков;
  3. в процессе работы не оказывают влияние на здоровье человека.

1
3

Недостатки:
  1. вероятно ложное срабатывание. К примеру, такой датчик может отреагировать на поток теплого воздуха от бытовых приборов;
  2. на улице его точность снижается. Негативными факторами для этого типа приборов являются прямой солнечный свет, осадки и другие;
  3. не будет срабатывать на объекты, покрытие непропускным для ИК-излучения материалом.
Принцип работы инфракрасного датчика

Принцип работы инфракрасного датчика

Ультразвуковой датчик движения

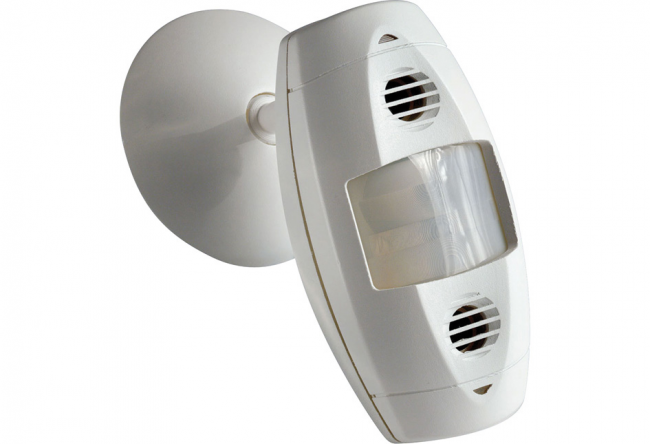

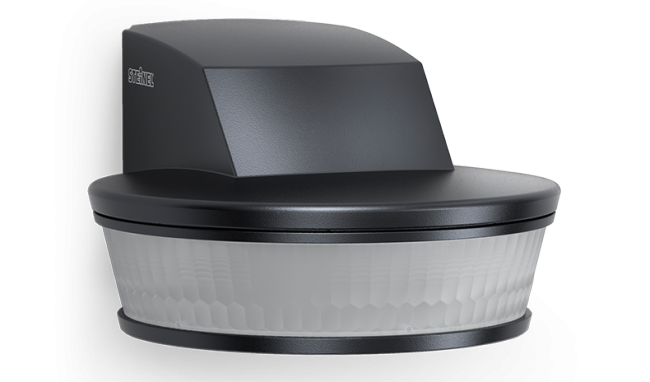

Ультразвуковой датчик движения US 360 с абсолютной надежностью обнаружения даже за объектами благодаря ультразвуковой технологии

Ультразвуковой датчик движения US 360 с абсолютной надежностью обнаружения даже за объектами благодаря ультразвуковой технологии

Принцип работы датчика движения ультразвукового типа другой. Он отслеживает состояние окружающего пространства с использованием звуковых волн. Его частота – за пределами слышимости человеческого уха. Если обнаружено изменение частоты, происходит срабатывание.

Внутри прибора – генератор звуковой волны. Она может быть разной частоты – от 20 до 60 кГц. Волны отражаются от объектов, которые имеются вокруг, потом возвращаются назад в приемник датчика. Если в зоне действия возникает движущийся объект, частота отражений меняется, что дает сигнал устройству срабатывать на включение света.

Как работает ультразвуковой датчик

Как работает ультразвуковой датчик

Интересно знать! Часто такие датчики применяют в автомобильных парктрониках и в системах контроля слепых зон. В освещении они применяются для включения света в длинных коридорах и на лестницах.

Преимущества:
  1. дешевизна;
  2. не страдают от влияний окружающей среды;
  3. могут определить движение любого объекта;
  4. устанавливаются при любых температурных условиях.
Ультразвуковой датчик движения GLS-ODT-W-1200

Ультразвуковой датчик движения GLS-ODT-W-1200

Недостатки:
  1. ультразвуковые волны, которые не воспринимает человек. Оказывают воздействие на домашних животных – они ощущают сильный дискомфорт;
  2. имеют небольшую дальность действия;
  3. срабатывают на резкие движения, плавное перемещение способно обмануть прибор.
Как стоит размещать ультразвуковой датчик на улице

Как нужно размещать ультразвуковой датчик на улице

Микроволновые датчики движения

Подобный прибор излучает электромагнитные волны. Частотность их разная, но стандартным вариантом является 5,8 ГГц. Эти волны, отражаясь от объектов, фиксируются сенсором, минимальные изменения вынуждают микропроцессор дать команду на срабатывание датчика.

Компактный микроволновой датчик

Компактный микроволновой датчик

Принцип такого действия похож на то, как работает предыдущий прибор. Но особенность в том, что для диагностики состояния используются не просто ультразвуковые волны, а сверхвысокие. В тот час, как в диапазоне действия возникает токопроводящий объект, который перемещается, механизм срабатывает.

Схема работы микроволнового датчика

Схема работы микроволнового датчика

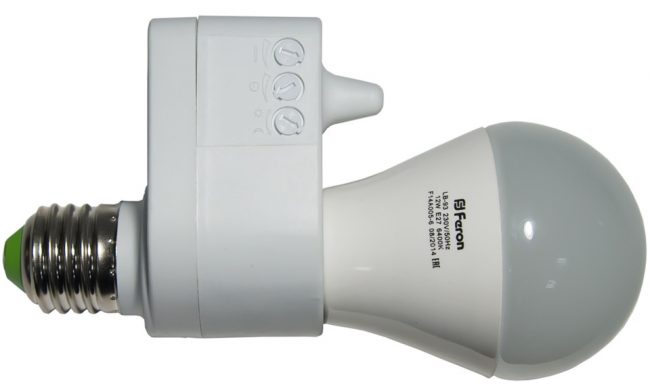

Микроволновый датчик Feron SEN41 повышенной чувствительности предназначен для использования в патронах Е27 без необходимости дополнительных монтажных работ

Микроволновый датчик Feron SEN41 повышенной чувствительности предназначен для использования в патронах Е27 без необходимости дополнительных монтажных работ

Преимущества:
  1. может обнаруживать движение даже сквозь стены и стекло;
  2. температура не оказывает влияние на его работу;
  3. обнаруживает минимальные изменения движения;
  4. имеет небольшие размеры;
  5. отдельные модели способны контролировать несколько независимых зон обнаружения.
Микроволновый датчик движения Feron SEN42

Микроволновый датчик движения Feron SEN42

Недостатки:

  1. высокая цена, особенно если сравнивать с другими аналогичными по характеристикам датчиками;
  2. может срабатывать ложно. К примеру, если в зоне действия окно, а работать нужно только в пределах комнаты;
  3. СВЧ-излучение имеет опасность для здоровья человека. В соответствии с данными безопасным показателем считается излучение плотностью до 1 мВт/см кВ. По этой причине стоит покупать подобные датчики малой мощности.
Данный вид датчиков может быть крайне компактен и незаметен

Данный вид датчиков может быть компактен и незаметен

Комбинированные датчики движения

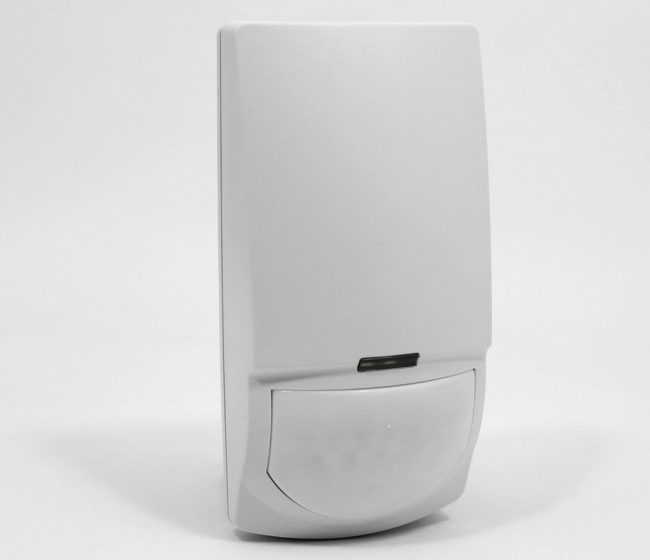

Crow SWAN 1000 - это комбинированный пассивный инфракрасный и микроволновый (основанный на эффекте Доплера) детектор

Crow SWAN 1000 – это комбинированный пассивный инфракрасный и микроволновый (основанный на эффекте Доплера) детектор

Уже по названию понятно, что такие сочетают в себе несколько предложенных выше типов. Лучшим решением в случае потребности точного срабатывания датчика является комбинация инфракрасного и микроволнового. Также часто можно встретить параллельную работу нескольких приборов разного типа в одной зоне действия. Так достигается максимальная продуктивность.



1
3

Важные характеристики

При выборе датчика движения для включения света необходимо внимательно ознакомиться с его характеристиками

При выборе датчика движения для включения света необходимо внимательно ознакомиться с его характеристиками

Прежде чем установить датчик движения, нужно правильно его выбрать, ведь не все подходят для осветительных приборов. Ключевые характеристики:

  1. Полюсность. Приборы бывают двух- или трехполюсными. Первые работают исключительно с лампами накаливания, вторые подходят для любых ламп.
  2. Радиус действия (зона охвата). У разных типов/моделей она отличается и варьируется в пределах 3-12 метров.
  3. Угол обнаружения в горизонтальной плоскости. К примеру, у самых распространенных ИК-датчиков это 60-360°.
  4. Номинальная мощность нагрузки. В случае подключения к датчику суммарной нагрузки от осветительных приборов больше, чем разрешено, возникнет необходимость установки промежуточного реле. А лучше смонтировать два датчика и распределить нагрузку между ними.

    Важно! Люминесцентные и энергосберегающие лампы имеют реактивную мощность, при проектировке это нужно учитывать.

  5. Электропитание. Эти данные указываются в характеристиках прибора. Зачастую работают от сети 220В, а мощность их минимальная, не превышает 1Вт.
Диаграмма зоны обнаружения настенного датчика 12 метров на 90 градусов

Диаграмма зоны обнаружения настенного датчика 12 м на 90°

Советы по высоте установки

Советы по высоте установки

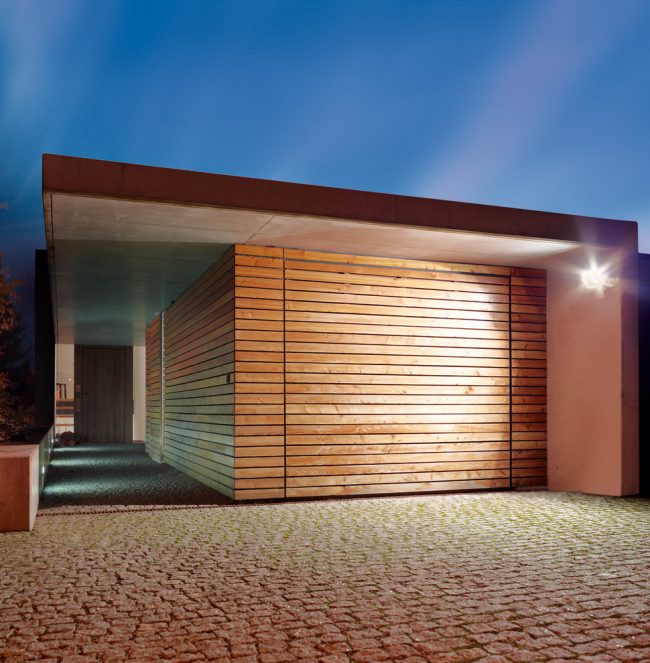

Для наружных целей необходимо подбирать датчики движения с большим радиусом

Для наружных целей необходимо подбирать датчики движения с большим радиусом

Датчики движения для включения света: типы по методу крепления

По методу крепления датчики бывают потолочными и настенными. Выбор зависит от площади комнаты и зоны действия.

  • Потолочный контролирует зону в радиусе 360°. Его лучи расходятся в виде конуса от потолка, их угол составляет 120°. Они создают барьер со множеством лучей, и если кто-то вторгается в зону действия, замыкается цепь, срабатывает автоматика и датчик зажигает свет. Высота установки зависит от модели и совпадает со стандартной высотой потолка – 2,5-3 м. Зона действия – в пределах 10-20 м. Лучше всего они показали себя при использовании в маленьких помещениях для контроля входа со всех 4-х сторон.

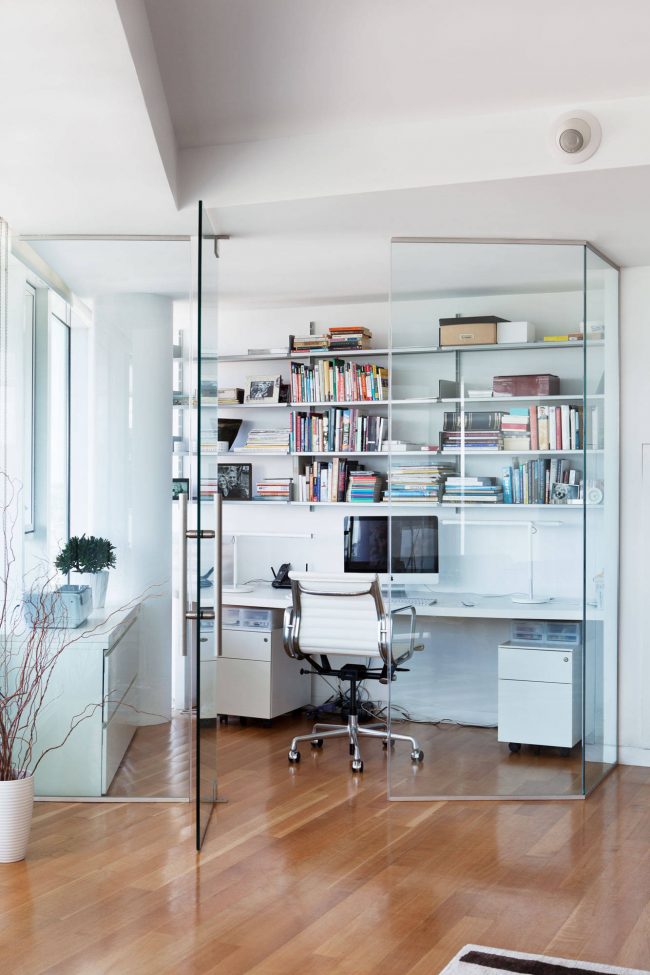

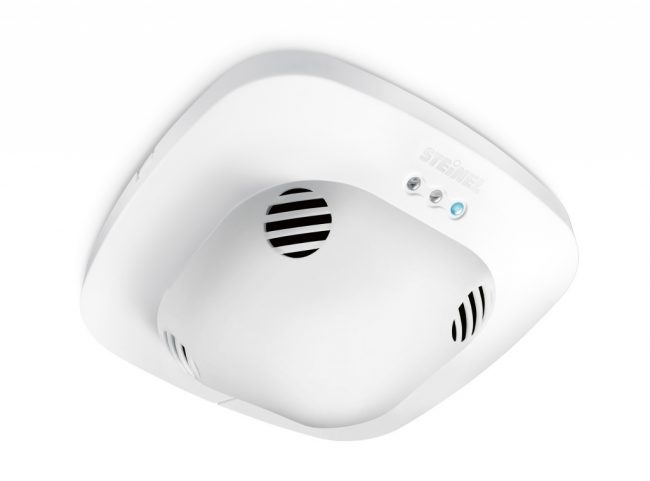

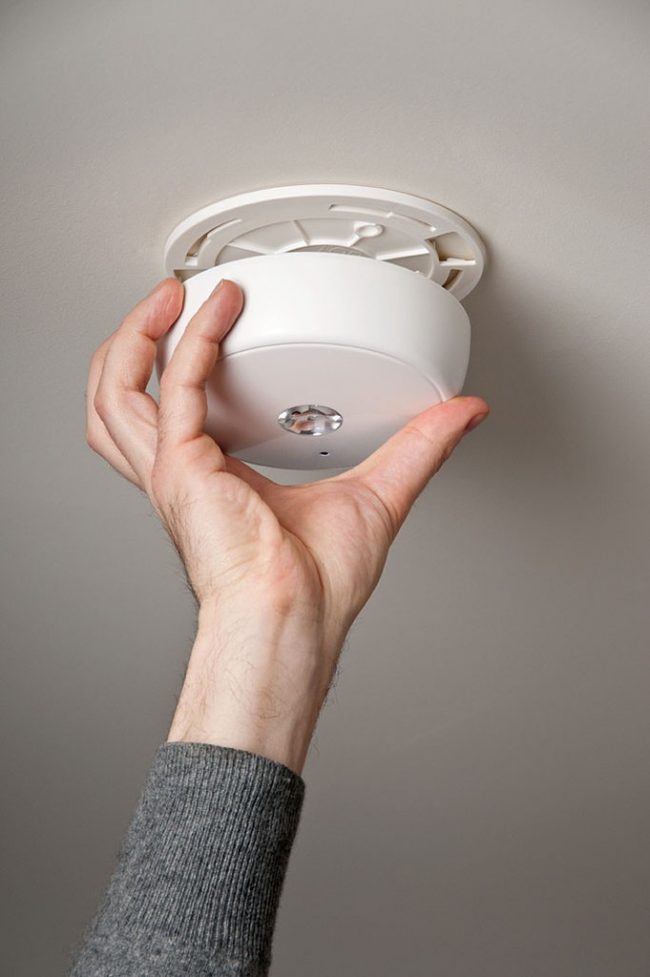

Потолочный датчик движения

Потолочный датчик движения

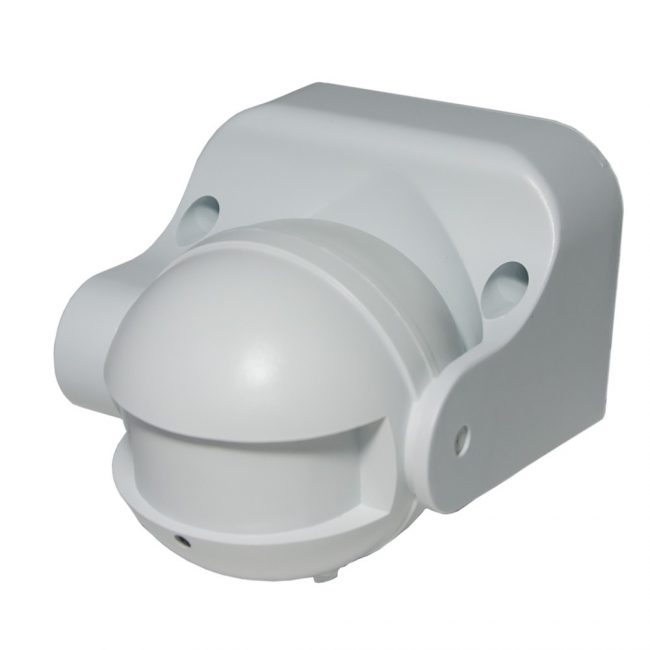

Настенный датчик для включения освещения в комнате

Настенный датчик для включения освещения в комнате

  • Настенные имеют более широкий спектр использования. Они являются отличным вариантом для монтажа на улице и в помещении. Они аналогично первому типу создают многолучевой барьер, при вторжении в который срабатывает реле, свет сразу же включается. Высота крепления – в пределах 2-2,5 м, чуть ниже высоты потолка. Угол лучей 90°, зона действия – 10-15 м.

Как установить датчик движения (схема подключения)

Установить своими руками и настроить работу датчика не составит труда. Это не сложнее, нежели повесить светильник или смонтировать розетку. Удачное место расположения – угол комнаты.

Важно! При установке датчика и его подсоединении должно быть выключено напряжение 220В.

Схема включения датчика движения

Схема включения датчика движения

В каждой упаковке с датчиком имеется инструкция установки, схема его подключения. Общая последовательность:

  • фаза и ноль подключаются к датчику;
  • фаза проходит через прибор и подключается к осветительному прибору;
  • второй конец лампы подключается к нулю.

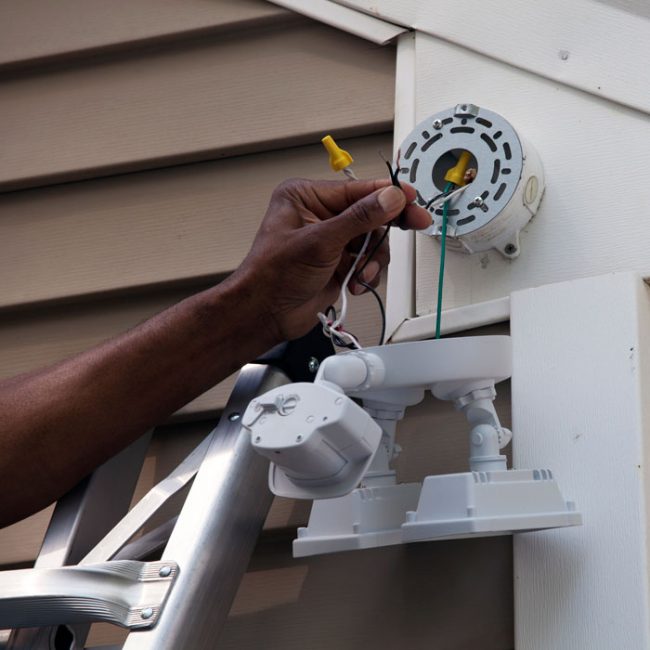

Монтаж настенных светильников с датчиком движения

Монтаж настенных светильников с датчиком движения

При возникновении движения в зоне действия контакт замыкается и датчик срабатывает, а фаза переходит на лампу.

Внутри самого датчика имеется колодка с цветными проводами:

  • синий провод – нулевая жила;
  • коричневый или сиреневый – выходная фаза;
  • красный – входная фаза.

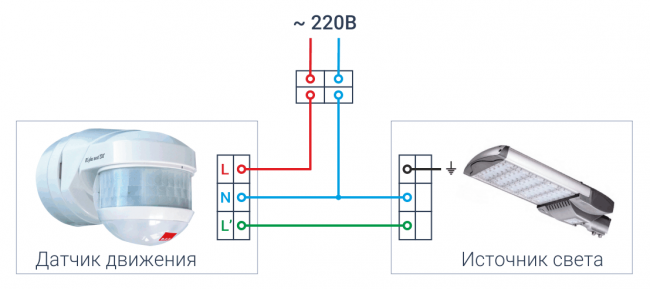

Схема подключения датчика движения для включения света

Схема подключения датчика движения для включения света

1
3

Для того чтобы подключить датчик правильно, следует воспользоваться принципиальной схемой в инструкции. С полученными знаниями это будет сделать легко.
